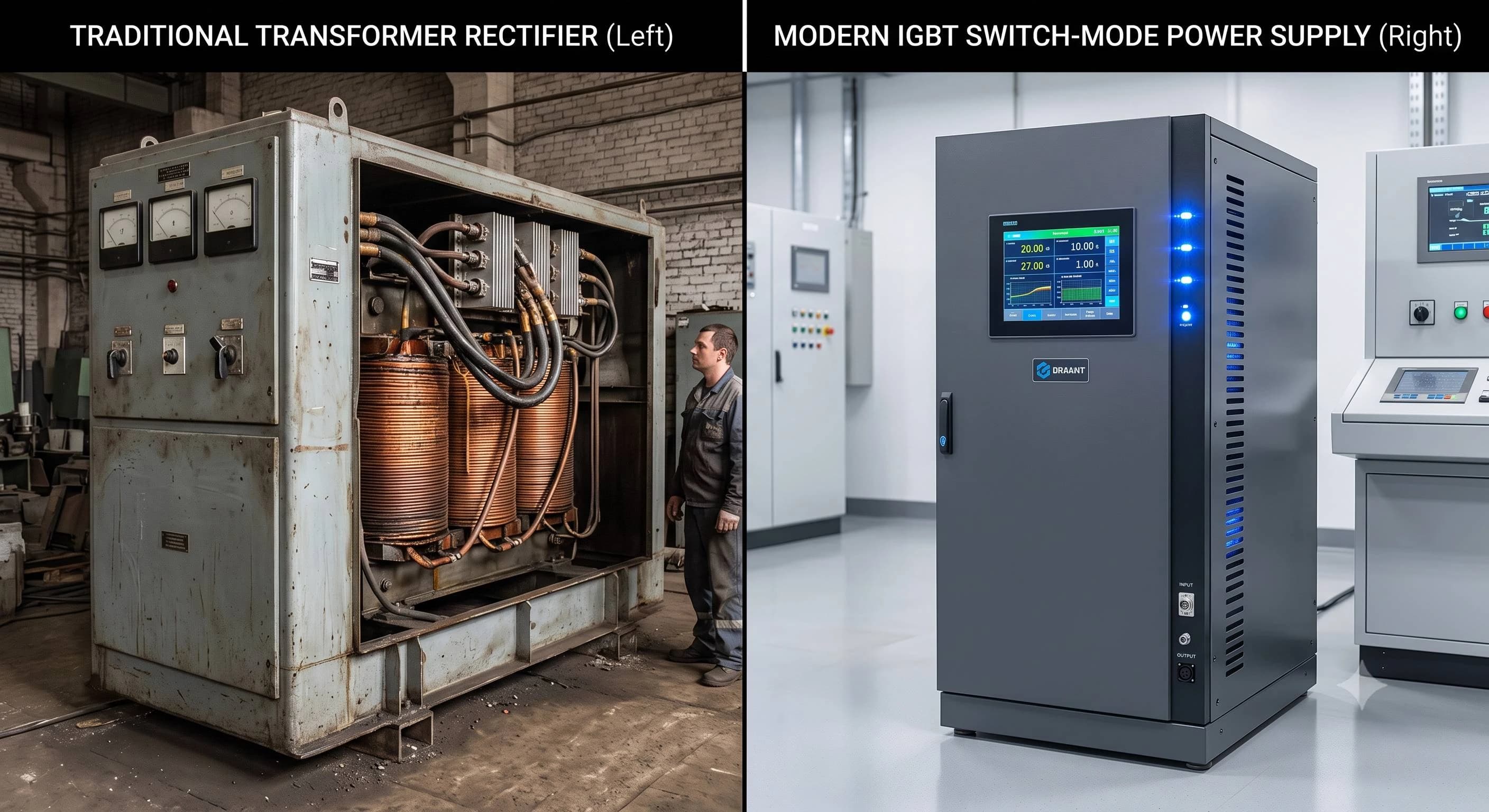

مقایسه فنی-اقتصادی رکتیفایرهای سوئیچینگ IGBT فرکانس بالا با سیستمهای ترانسی-تریستوری (SCR)
تحلیل جامع ماتریسی ضریب توان، راندمان، ابعاد، میزان مصرف برق و هزینههای تعمیر و نگهداری دو تکنولوژی.
انتخاب منبع تغذیه مناسب برای کارگاهها و کارخانجات آبکاری، تصمیمی کلیدی در تعیین هزینههای انرژی و کیفیت نهایی محصولات است. در این مقاله دو تکنولوژی سوئیچینگ فرکانس بالا (IGBT) و ترانسی-تریستوری (SCR) به صورت دقیق مقایسه شدهاند.
۱. راندمان انرژی و ضریب توان (Power Factor):
- رکتیفایر ترانسی تریستوری: راندمان کلی حدود ۶۵ الی ۷۵ درصد. ضریب توان پایین (بین ۰.۶ تا 0.75) که موجب جریمههای سنگین توان راکتیو در قبوض برق میشود.
- رکتیفایر سوئیچینگ لونی (IGBT): راندمان بالای ۹۲٪. ضریب توان فوقالعاده بالا (بیش از ۰.۹۵) که نیاز به بانک خازنی را رفع کرده و مصرف برق را بیش از ۳۰٪ کاهش میدهد.
۲. ابعاد و وزن تجهیزات:
- ترانسهای سنتی: به دلیل فرکانس ۵۰ هرتز شبکه، نیازمند ترانسفورماتورهای غولپیکر مس و آهن با وزن چند تنی و حجم اشغالی بالا هستند.
- رکتیفایر سوئیچینگ لونی: به دلیل فرکانس سوئیچینگ ۲۰,۰۰۰ هرتزی، ابعاد ترانس بیش از ۱۰ برابر کوچکتر و سبکتر شده که نصب در فضاهای کوچک را میسر میسازد.
۳. پایداری و ریپل خروجی:
- تریستوری: ریپل ۵ تا ۱۵ درصد در آمپراژهای پایین که کیفیت آبکاری را تخریب میکند.
- سوئیچینگ لونی: ریپل کمتر از ۰.۵٪ در تمام رنج ولتاژ و جریان خروجی.
الگوی پایداری فرکانس قدرت
محدوده مجاز پایداری جریان خروجی (بالای ۹۹.۵ درصد)
